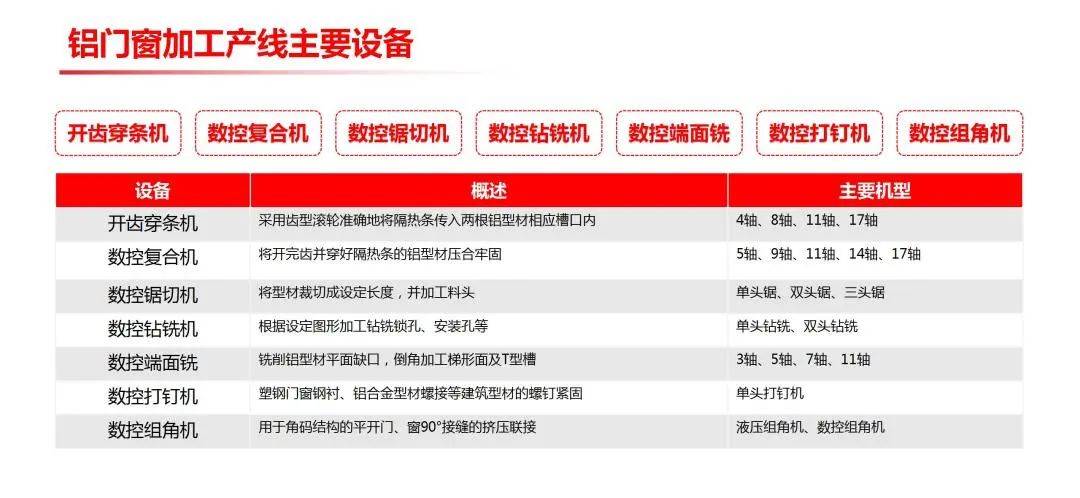

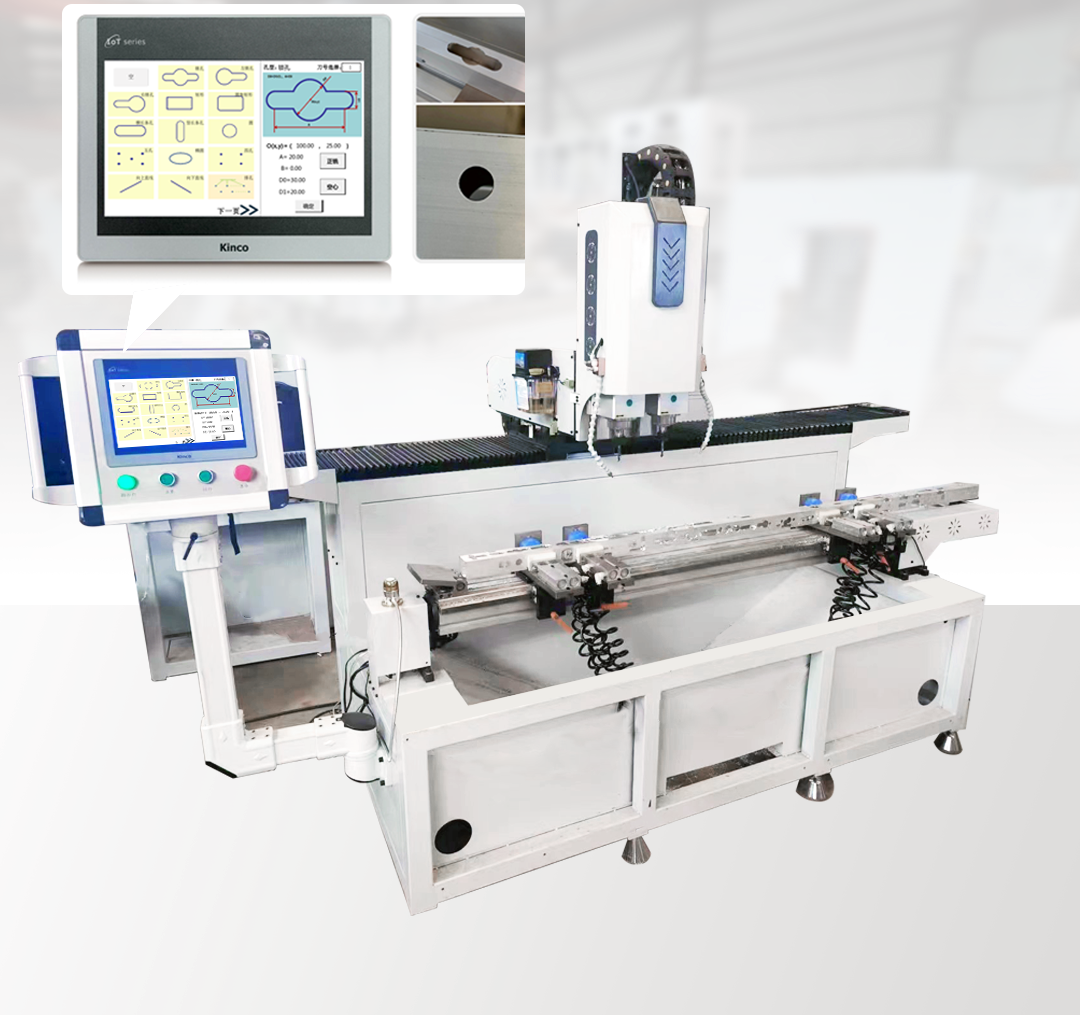

本方案中的双头数控钻铣床是铝合金门窗加工行业的断桥铝产线中的重要一环，主要用于门窗铝框加工中的锁孔钻铣，步科方案针对双头数控钻铣床原理结构满足以下场景需求：

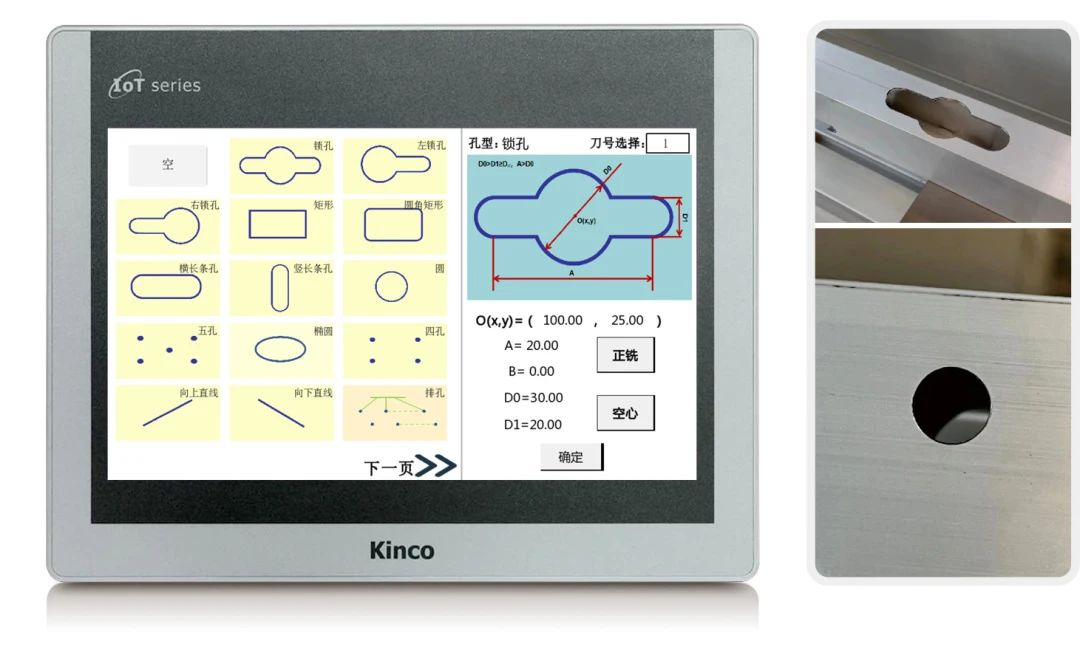

• 支持三面加工，同时支持多种孔型设计与定制，如圆孔、圆角矩形、组合圆孔等

• 定制多种便捷操作设置，如启动前自动夹紧、完成时自动脱料、自动回零等，简化人工操作，提高生产效率

• 加工精度：0.05-0.10mm

• 加工效率：常规图形1-3分钟

• 支持行业常用规格部件自动钻铣（EASY模式）：如门窗合页等

03.

痛点逐个击破

痛点1：传统CNC系统造价昂贵

价值：一机集成运动控制、42点IO、通讯等的经济型运动控制器，无需扩展即可满足所有加工图形的系统需求，搭配步科高性价比之选的伺服系统与主轴变频，综合成本适中。

痛点2：传统CNC系统在开发和使用上都对各类用户有较高的门槛

价值：系统使用工控工程师最熟悉的IEC61131编程环境进行系统开发，支持结构化文本（ST）与梯形图（LD）等六种编程语言以及G代码和C语言。同时内置直线/圆弧插补、速度前瞻规划等复杂运动控制库。相比于CNC系统，开发更易上手与直观，维护也无需专业数控人员。

痛点3：加工质量与效率的兼容

价值：8K速度环采样频率的驱动器搭配高分辨率编码器的伺服电机高速启停性能极佳与同步精度高，同时KC100变频器可在18000转高转速高负载下运行平稳，在保证系统加工精度提高到3-5丝的同时加工效率提高25%。

痛点4：产线智能化程度低，维护成本高

价值：步科可提供一站式软硬件行业整体解决方案，从自动化全套控制到数字化物联管理系统均可提供，有效帮助用户解决产线互联，远程运维，订单管理等难题。

04.

步科方案设计

01.电气硬件配置

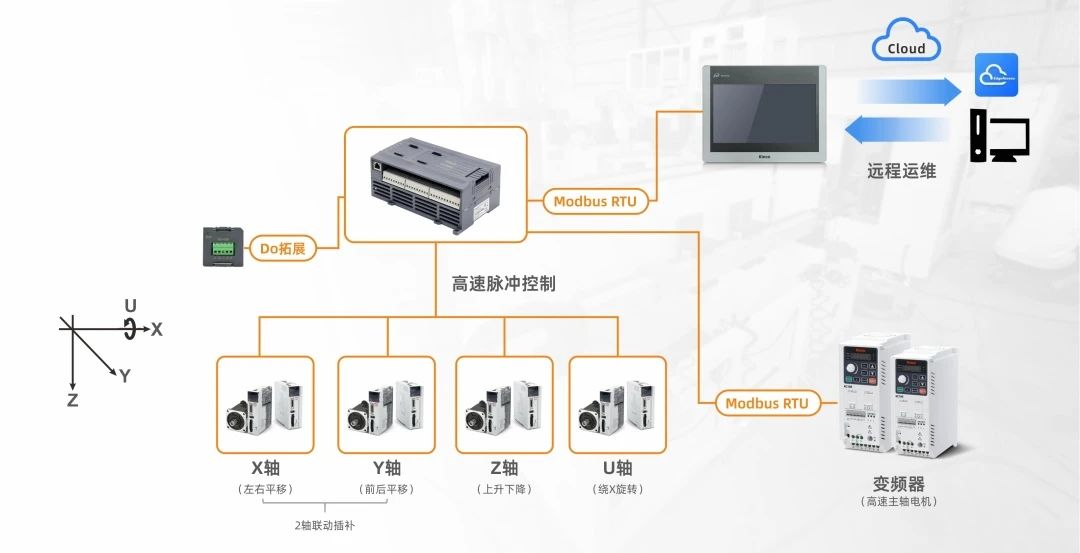

02.硬件系统拓补

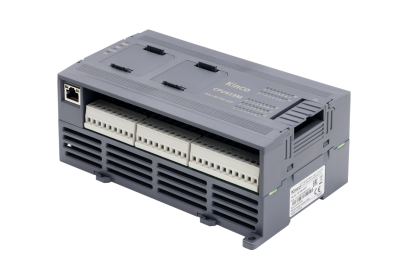

03.PLC场景解析：K619M-42DT

01.运动控制功能

• 支持直线/圆弧插补功能，软件提供功能块直接调用，开发更省心

• 支持速度平滑过渡设计，无惧异形轨迹，保证加工精度和加工重复性

02.低门槛开发

• 组态软件符合IEC61131-3:2002标准和JB/T 3208-1999标准

• 支持多语言编程:指令表 (IL)、结构化文本(ST)、梯形 (LD)；功能块图(FBD)、顺序功能图 (SFC)、G代码和C语言

• 轻松开发，无忧交付

03.集成与拓展

• 本体集成26路数字量输入，16路数字量输出

• 支持2路BD卡槽进行DI/DO及通讯拓展

• 支持4路高速脉冲输出通道;4路PWM输出通道;4路高速脉冲计数通道，覆盖多应用场景

04.用户价值

• 多种寻原方式，适应多种寻原场景

• 支持离线G代码轨迹生成功能

• 开放在线修改控制器配置权限，为应用开发提供无限可能

• 支持KincoHMI远程透传，助力远程运维

• 集成2路RS485通信，前后端对接无压力

• 标配以太网接口，组网更自由

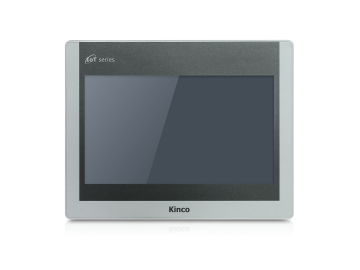

04.HMI场景解析：GT100E-WiFi

01.上传下达

• 支持标签通讯，PLC连接方便

• 内置物联网模块，支持MQTT、OPCUA协议

• 宏脚本C语言编程，轻松实现数据处理

02.配方功能

• 支持多配方控件，支撑多产品应用场景

• 支持配方灵活导入导出

• 支持256KB大容量配方存储

03.自由绘图

• 配备自由绘图宏指令，人机交互更直观

• 支持自由绘图及自由缩放

04.远程运维

• 支持PLC功能透传上下载功能，远程调试更方便

• 远程移动端APP、PC端均提供相应的软件，支持用户远程监控和运维，且无需二次组态

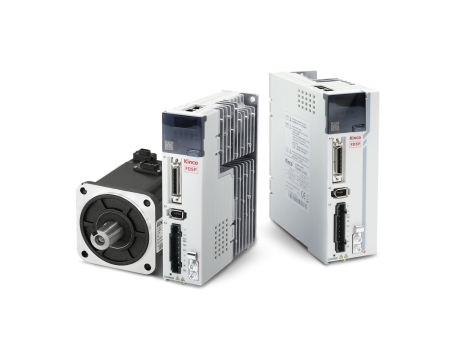

05.伺服场景解析：FD5P系列伺服驱动＋SMK系列伺服电机

01.高响应性高精度

• 支持23位绝对值编码器，为高精度应用场景保驾护航

• 速度环采样频率可达8kHz

02.性能稳定高效易用

• 内置陷波滤波器，实现振动抑制

• 支持在线自整定和EASY Tune优化升级

• 支持S曲线设置，带载状态快速启、停运行平稳、噪声小、体验感满分

03.丰富的接口

• 本体支持7路数字输入，5路数字输出以及编码器输出功能

• 支持CANopen，EtherCAT等多种通讯方式

04.安全耐用

• IP67高防品质，无惧恶劣环境，保证生产不停

• 拥有驱动器过压欠/压保护、过流保护、过热保护、短路保护等，长效使用更安心

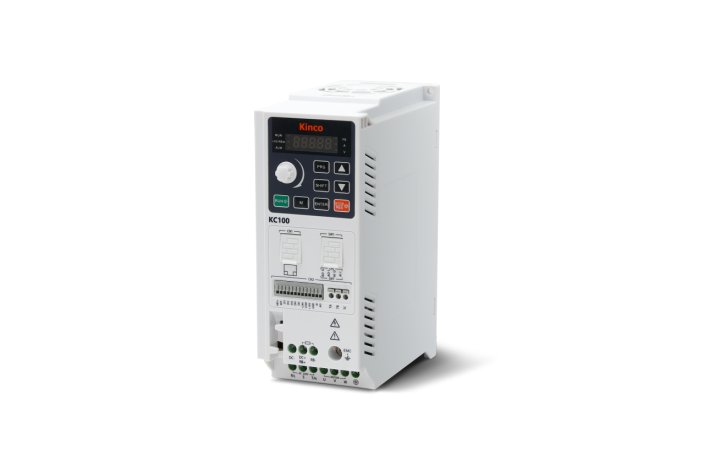

06.变频器场景解析：KC100系列变频器

01.安装接线灵活便捷

• 65mm窄体书本式设计，节省柜内空间，简约大气

• 支持DIN导轨、垂直安装、侧装

• 欧式压接端子，方便稳固，提高装配效率

02.功能集成性能尤佳

• 支持多种频率给定，面板支持外驳接延长，调试更便捷

• 标配Modbus通讯接口，支持标准RTU协议，应用简单

• 内置AVR、过调制、瞬停不停功能，适应复杂电网环境

• VF控制实现额定频率全范围带150%负载稳定运行(除0速)，中低高速调机方便

• 适配行业300Hz、18000rpm高速高频主轴电机，转速稳定、钻切平整

• 优异的快速启停控制性能，在高速切割场景下仍可以保持稳定质量输出

• 标配转速跟踪再启动功能，主轴瞬切无压力

03.安全耐用

• 标配过流抑制保护、过压抑制保护、欠压抑制保护

• 逐波限流功能，保护更长效

• 独立风道散热设计，过温自动降低载频，长效使用也安心
